كمورد لمفاتيح التيار المتردد ذات الجهد المنخفض، كثيرًا ما أواجه استفسارات من العملاء في المناطق المرتفعة فيما يتعلق بملاءمة منتجاتنا. تمثل البيئات عالية الارتفاع تحديات فريدة يمكن أن تؤثر بشكل كبير على أداء المعدات الكهربائية وسلامتها. في هذه المدونة، سوف أستكشف ما إذا كان من الممكن استخدام مجموعة المفاتيح الكهربائية ذات الجهد المنخفض في المناطق المرتفعة، مع التعمق في الجوانب والاعتبارات الفنية.
فهم ظروف الارتفاعات العالية
تتميز المناطق المرتفعة بانخفاض ضغط الهواء، وانخفاض كثافة الهواء، وانخفاض محتوى الأكسجين مقارنة بالمناطق عند مستوى سطح البحر. هذه العوامل البيئية لها تأثير مباشر على الأداء الكهربائي للمفاتيح الكهربائية.
تؤثر كثافة الهواء المنخفضة على الارتفاعات العالية على قوة العزل الكهربائي للهواء. قوة العزل الكهربائي هي أقصى مجال كهربائي يمكن أن تتحمله المادة العازلة (في هذه الحالة، الهواء) دون أن تتحلل وتسمح للتيار بالتدفق. ومع انخفاض كثافة الهواء مع زيادة الارتفاع، تنخفض أيضًا قوة العزل الكهربائي للهواء. وهذا يعني أنه على ارتفاعات عالية، تكون المعدات الكهربائية أكثر عرضة للانهيار الكهربائي، مثل الانحناء بين الموصلات.
جانب آخر مهم هو تأثير التبريد. في المفاتيح الكهربائية، يتم توليد الحرارة أثناء التشغيل العادي بسبب تدفق التيار عبر الموصلات والمكونات الكهربائية. عند مستوى سطح البحر، يوفر الهواء وسيلة فعالة لتبديد الحرارة. ومع ذلك، على ارتفاعات عالية، انخفاض كثافة الهواء يقلل من معامل انتقال الحرارة بالحمل الحراري. وهذا يعني أن مجموعة المفاتيح الكهربائية قد لا تكون قادرة على تبديد الحرارة بكفاءة كما تفعل عند مستوى سطح البحر، مما يؤدي إلى ارتفاع درجات حرارة التشغيل.
التأثير على مجموعة مفاتيح التيار المتردد ذات الجهد المنخفض
الأداء العازل
تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض للعمل ضمن حدود قوة عازلة محددة. في المناطق المرتفعة، يمكن أن يسبب انخفاض قوة العزل الكهربائي للهواء مشاكل مثل التفريغ الجزئي والومضات الكهربائية. التفريغ الجزئي هو تفريغ كهربائي موضعي يحدث داخل عزل مجموعة المفاتيح الكهربائية. مع مرور الوقت، يمكن أن تؤدي هذه التفريغات الجزئية إلى تدهور المواد العازلة، مما يؤدي إلى فشل العزل. من ناحية أخرى، تعتبر الومضات أكثر خطورة وتتضمن انهيارًا كاملاً لعزل الهواء بين الموصلات، مما قد يؤدي إلى حدوث دوائر قصيرة وتلف مجموعة المفاتيح الكهربائية.
الأداء الحراري
كما ذكرنا سابقًا، فإن انخفاض كثافة الهواء على ارتفاعات عالية يؤثر على تبديد الحرارة لمجموعة المفاتيح الكهربائية. يمكن أن تؤدي درجات حرارة التشغيل المرتفعة إلى تسريع شيخوخة المكونات الكهربائية، مثل قواطع الدائرة والموصلات والصمامات. على سبيل المثال، قد تتعرض نقاط الاتصال الموجودة في قاطع الدائرة للتآكل المتزايد بسبب ارتفاع درجات الحرارة، مما يؤدي إلى انخفاض موثوقية الاتصال واحتمال حدوث أعطال.
التكيفات للاستخدام على ارتفاعات عالية
لضمان التشغيل الموثوق به لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض في المناطق المرتفعة، يمكن إجراء العديد من التعديلات.
تصميم العزل
أحد الأساليب هو تعزيز عزل المفاتيح الكهربائية. يمكن تحقيق ذلك عن طريق زيادة مسافة الزحف والخلوص بين الموصلات. مسافة الزحف هي أقصر مسافة على طول سطح المادة العازلة بين جزأين موصلين، في حين أن الخلوص هو أقصر مسافة عبر الهواء بين جزأين موصلين. ومن خلال زيادة هذه المسافات، يتم تقليل خطر الانهيار الكهربائي.
أنظمة التبريد
ولمعالجة المشكلات الحرارية، يمكن دمج أنظمة التبريد المحسنة في تصميم المفاتيح الكهربائية. على سبيل المثال، يمكن استخدام أنظمة تبريد الهواء القسري لتعزيز تبديد الحرارة. تستخدم هذه الأنظمة مراوح لزيادة تدفق الهواء حول المكونات الكهربائية، وبالتالي تقليل درجة حرارة التشغيل.
ديراتينغ
ديراتينغ هو ممارسة شائعة أخرى. يتضمن ذلك تقليل التيار والجهد المقنن لمجموعة المفاتيح الكهربائية للتعويض عن انخفاض قوة العزل الكهربائي والأداء الحراري على ارتفاعات عالية. من خلال تشغيل مجموعة المفاتيح الكهربائية بسعة أقل، يتم تقليل خطر الانهيار الكهربائي وارتفاع درجة الحرارة.
منتجاتنا وملاءمتها للارتفاعات العالية
تقدم شركتنا مجموعة من منتجات المفاتيح الكهربائية ذات الجهد المنخفض، بما في ذلكMNS المفاتيح الكهربائية ذات الجهد المنخفض,المفاتيح الكهربائية ذات التوتر المنخفض، ولوحة تصحيح معامل القدرة. تم تصميم هذه المنتجات مع الأخذ في الاعتبار الاستخدام على ارتفاعات عالية.

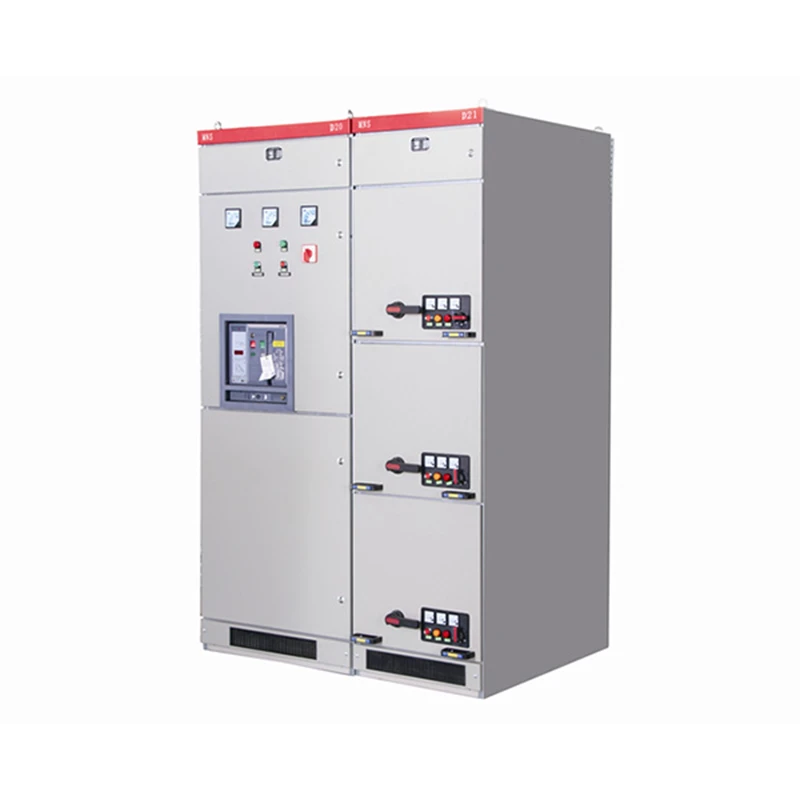

تتميز مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS الخاصة بنا بمواد عزل متقدمة وتصميم معياري يسمح بالتخصيص السهل. تم تصميم العزل لتحمل انخفاض قوة العزل الكهربائي على ارتفاعات عالية، ويتيح الهيكل المعياري إضافة وحدات التبريد إذا لزم الأمر.

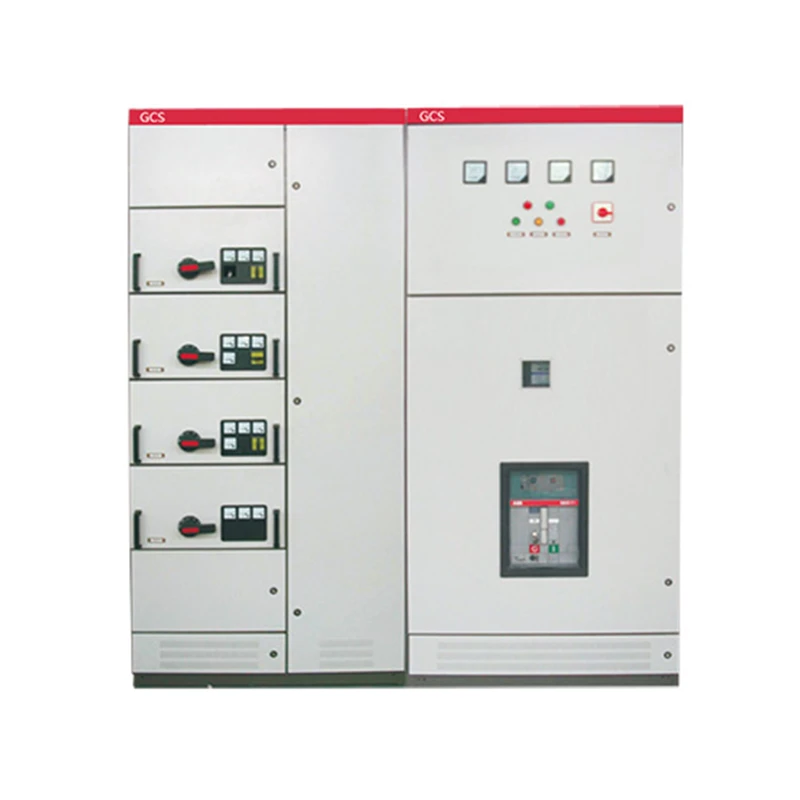

تم تصميم مجموعة المفاتيح الكهربائية ذات التوتر المنخفض بغلاف قوي يوفر الحماية ضد العوامل البيئية. كما أن لديها آلية تخفيض السرعة التي يمكن تعديلها وفقًا لارتفاع موقع التثبيت.
تم تجهيز لوحة تصحيح معامل القدرة بمكثفات وأنظمة تحكم فعالة. تم تصميم هذه المكونات لتعمل بشكل موثوق على ارتفاعات عالية، مع اتخاذ إجراءات العزل والتبريد المناسبة.
دراسات الحالة
في العديد من المشاريع ذات الارتفاعات العالية، تم بنجاح تركيب وتشغيل مجموعة المفاتيح الكهربائية AC ذات الجهد المنخفض. على سبيل المثال، في منطقة جبلية بارتفاع أكثر من 3000 متر، تم تركيب مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS الخاصة بنا في مصنع صناعي صغير. على الرغم من الظروف البيئية الصعبة، ظلت مجموعة المفاتيح الكهربائية تعمل بسلاسة لعدة سنوات، مع عدم وجود مشكلات كبيرة تتعلق بالانهيار الكهربائي أو ارتفاع درجة الحرارة.
وفي حالة أخرى، تم استخدام مجموعة المفاتيح الكهربائية منخفضة التوتر في مجمع سكني على ارتفاعات عالية. تم تعديل آلية تخفيض القدرة وفقًا للارتفاع، وتوفر المفاتيح الكهربائية توزيعًا موثوقًا للطاقة للسكان.
خاتمة
في الختام، يمكن استخدام المفاتيح الكهربائية ذات الجهد المنخفض في المناطق المرتفعة، ولكنها تتطلب التصميم والتكيف المناسبين. من خلال مواجهة التحديات المتعلقة بأداء العزل الكهربائي والإدارة الحرارية، يمكن لمنتجات المفاتيح الكهربائية لدينا أن تعمل بشكل موثوق في البيئات عالية الارتفاع.
إذا كنت في منطقة عالية الارتفاع وتحتاج إلى مجموعة مفاتيح تيار متردد منخفضة الجهد، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يزودك بالمشورة الفنية التفصيلية والحلول المخصصة لتلبية متطلباتك المحددة. اتصل بنا لبدء مناقشة المشتريات والعثور على أفضل المفاتيح الكهربائية لمشروعك.
مراجع
- IEEE Std 693 - 2018، الممارسة الموصى بها من IEEE للتصميم الزلزالي للمحطات الفرعية
- IEC 60298 - 2016، معدن التيار المتردد - مجموعة المفاتيح الكهربائية وأجهزة التحكم المغلقة للجهود المقدرة التي تزيد عن 1 كيلو فولت وما يصل إلى 52 كيلو فولت
- الكتيب الفني لـ CIGRE رقم 680، تأثير الارتفاعات العالية على أداء المعدات الكهربائية
